Transducer tork statik untuk penentukuran perindustrian
Model: ZNJ-103
Sensor tork statik, juga dikenali sebagai sensor tork reaksi, mengukur daya berpusing pada objek berputar bukan - atau dalam sistem bergerak yang stabil -. Mereka direka untuk mengukur tork reaksi, daya berpusing yang dihasilkan terhadap sokongan tetap, tanpa mengukur putaran berterusan. Sensor ini sangat dihargai untuk kestabilan, ketepatan, dan ketahanan mereka.
Bagaimana sensor tork statik berfungsi
Sensor tork statik biasanya beroperasi menggunakan teknologi tolok terikan. Proses ini berfungsi dalam langkah - oleh - cara langkah:
1. Sensor dilampirkan pada komponen atau aci di mana pengukuran tork diperlukan.
2. Apabila tork digunakan, elemen elastik dalaman sensor mengalami sedikit ubah bentuk mekanikal atau sentuhan.
3. Deformasi ini menyebabkan perubahan dalam rintangan elektrik mereka berkadar dengan tork yang digunakan.
4. Litar jambatan wheatstone menukarkan perubahan rintangan ke dalam isyarat elektrik, biasanya voltan.
5. Isyarat elektrik ini kemudiannya dikuatkan, diproses, dan diterjemahkan ke dalam bacaan tork yang tepat.
◆ Dimensi:
| Julat kapasiti (nm) | VK | A | B | C | D |
| 5-15 | 1/4" | 52.5 | 10.5 | 7.5 | 8.5 |
| 20 - 50 | 3/8" | 56 | 14 | 11 | 12.8 |
| 100 | 1/2" | 60 | 18 | 15 | 17 |
| 200-500 | 3/4" | 80 | 28 | 23 | 26 |
| 1000 | 1" | 85 | 33 | 28 | 34 |
◆ Ciri dan aplikasi
Aeroangkasa:Menentukur pasang tork dan memastikan pengetatan pengikat yang tepat semasa perhimpunan pesawat.
Automotif:Mengesahkan tork akhir pada pengikat semasa pemeriksaan kualiti pada barisan pemasangan.
Pembuatan:Memantau proses pengetatan dalam perhimpunan robotik dan ujian bahan torsional bahan.
Tenaga:Mengukur dan mengoptimumkan peralatan di loji kuasa dan kemudahan tenaga boleh diperbaharui, seperti turbin angin.
Penentukuran:Menyediakan nilai tork standard untuk penentukuran dan pengesahan peralatan pengukuran tork lain.
Untuk penentukuran sepana tork. Juga untuk alat tork elektrik dan pneumatik (terima kasih kepada ciri "Jawapan Masa" dan "Perlindungan Mekanik Terhadap Beban")
◆ Tparameter echnical
| Parameter | Spesifikasi |
| Kapasiti | 0 ~ 20,50,100,200,300,500nm |
| Output undian | 1.5+10% mv/v |
| Baki sifar | ± 1%fs |
| bukan linearity | +0.1-0.3%fs |
| Histeresis | ±0.05%F.S |
| RapeAtability | 0.05%F.S |
| Merayap | 0.03%FS/30min |
| TAMP berkesan pada output | 0.03%F.S/10ijazah |
| Kesan temp pada sifar | 0.03%FS/10ijazah ijazah |
| impedans lnput | 350/750+100 |
| Impedans output | 350/700+50 |
| Raspones Fraquency | 100μS |
| Penebat | Lebih besar daripada atau sama dengan 5000mΩ/100V |
| Pengujaan yang disyorkan | 10V (DC) |
| Julat temp yang dikompensasi | -10 ~ 60ijazah |
| Pelbagai Tempatan Operasi | -20 ~ 65ijazah |
| Safe Verload | 150%F.S |
| Wltirnate overload | 200%F.S |
| Saiz kabel | 05.2x3m |
| Kod warna kabel | Input merah ( +), hitam (-) output hijau ( +), putih (-) |
| Bahan | Keluli tahan karat/keluli aloi |
Aksesori pilihan
 |

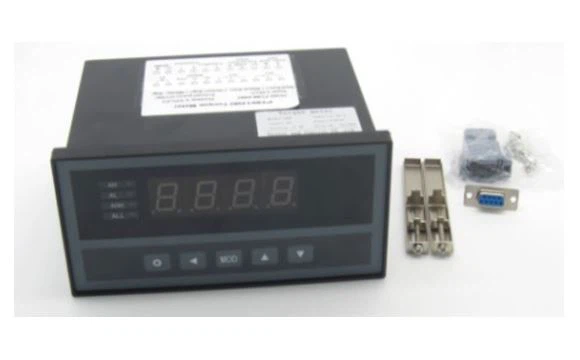

Meter tork, penunjuk Aksesori: Alat pemasangan Paparan nilai tork sahaja Kabel; Kabel sensor tork Pilihan: Sokongan RS232 |
 |
Meter laju Aksesori: Alat pemasangan Paparan nilai laju sahaja Kabel: Kabel sensor tork Pilihan: RS232. |
 |
Perisian PC 1, paparan data sokongan, penyimpanan, muat turun. 2, dapat memaparkan data tork, kelajuan dan penggunaan kuasa jika meter yang disambungkan kepadanya menyokong fungsi tersebut. |
 |

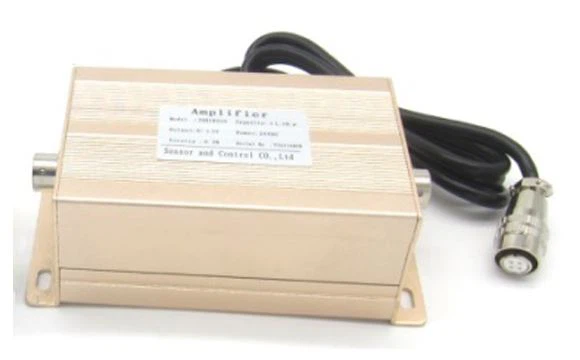

Pemancar: Untuk menukar output MV/ V ke output analog, seperti 0-5V/ 0-10V/ 4-20mA |
