DTS-01 slip Ring jenis gelang tork putar
Model: DTS-01
Kapasiti: 0.1/0.2/0.3/0.5/1/2/3/5/10/20/30/50/100Nm
Precision: ± 0.1; ± 0.3; ± 0.5% F. S
Sensitiviti output: 1.0 ~ 1.5.0 mV/V, 4-20mA, 0-5/0-10Vdc
Ciri:
1, sensor tork terdiri daripada tolok terikan dan litar bersepadu dengan kejituan yang tinggi dan prestasi yang stabil.
2, dengan kestabilan jangka panjang yang cemerlang
3, dengan sambungan utama pada kedua-dua hujung
4, 4000RPM di kebanyakan
Spesifikasi teknikal:
Suhu kerja: | -10 ~ + 80 ° c |
Julat pampasan suhu: | suhu bilik ~ + 60 ° c |
Kesan suhu pada sifar: | ± 0.1% F. S/10 ° C |
Kuasa voltan: | 12 VDC |
Rintangan yang reput: | 2000 MΩ/100VDC |
Rintangan input: | 700 ± 10/350 ± 10 Ω |
Rintangan output: | 700 ± 5/350 ± 5 Ω |
Output sifar: | 0 ~ ± 1% F. S |
Beban Keselamatan: | 120% F. S |
Panjang kabel: | 3 m |
Sambungan kabel: | Merah: Exc + hitam: Exc- Hijau: isyarat + putih: isyarat- |

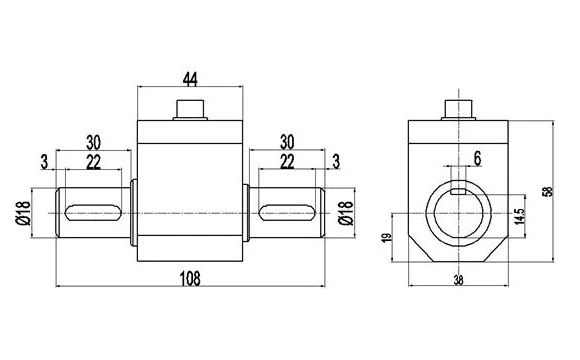

Dimensi: mm
dimensi Groove utama: LxDxW 22x 3.5 x6mm
1, kawasan permohonan
DTS siri dinamik tork sensor adalah peranti pengukur yang tepat untuk tork dan penggunaan kuasa mekanikal. Terutamanya digunakan dalam
1.1 elektromotor, motor enjin, enjin pembakaran dalam dan lain-lain peralatan berputar.
1.2 kipas angin, pam air, sepana
1.3 kereta api, auto bergerak, traktor, kapal terbang, kapal, Mesin perlombongan
1.4 sistem kitar semula air
1.5 viscometer
1.6 industri proses
2, keperluan pemasangan
2.1 sesuai untuk pemasangan menegak dan mendatar
2.2 semua peralatan loading, sensor tork, peralatan kuasa harus dipasang pada platform pepejal untuk mengelakkan getaran berlebihan. Jika tidak, ia boleh menyebabkan bacaan yang tidak stabil, mengurangkan ketepatan atau kerosakan tork sensor.
2.3 Gunakan gandingan PIN anjal
2.4 menetapkan fleksibel disyorkan untuk menetapkan bahagian tengah sensor tork. Jangan gunakan penetapan tegar.
2.5 Concentricity toleransi peralatan loading, sensor tork, peralatan kuasa harus kurang daripada φ 0.05 mm.
3, langkah pemasangan
3.1 mengesahkan jarak antara peralatan kuasa dan memuatkan peralatan berdasarkan jenis sambungan aci dan panjang sensor tork. Laraskan jurang antara barisan axil (kuasa & loading peralatan) dan datum satah, pastikan coaxiality di antara mereka kurang thanΦ 0.03 mm, kemudian menetapkan Power & memuatkan peralatan pada satah datum.
3.2 pasang gandingan pada setiap aci
3.3 pelarasan jarak antara sensor tork dan datum satah, pastikan coaxiality antara garis axil mereka dan garis axil kuasa & loading peralatan adalah kurang thanΦ 0.03 mm. Kemudian menetapkan sensor tork pada satah datum.
3.4 menetapkan gandingan, pemasangan selesai.
4, cara pemasangan biasa

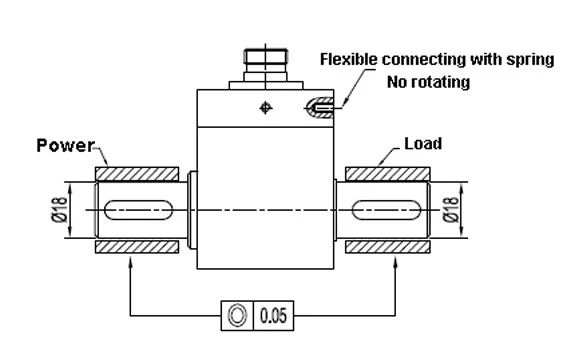

4.1 apabila kelajuan kurang daripada 300RPM, tidak kerap mengikut arah jam dan anti jam berputar, beberapa objek yang fleksibel boleh digunakan untuk menyambung dengan sensor tork dan menghalangnya daripada berputar.

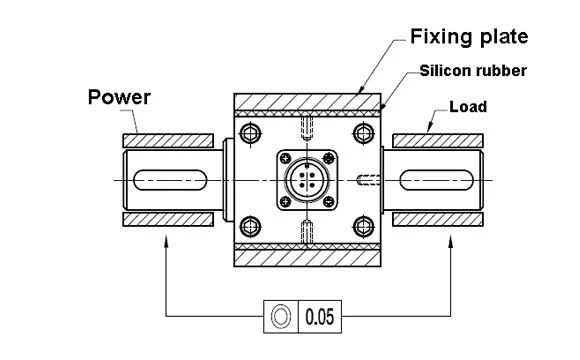

4.2 apabila kelajuan adalah lebih tinggi daripada 300RPM, dengan kerap mengikut arah jam dan anti jam berputar, menetapkan plat pada kedua-dua depan dan belakang sensor tork adalah perlu. Tambahkan getah silikon 2-3 mm di tengah-tengah sensor tork dan papan menetapkan dengan 15%-20% jumlah mampatan untuk menghalangnya daripada menjadi sambungan tegar.
Aksesori pilihan
 | Meter tork Aksesori: alat pemasangan Nilai tork paparan sahaja Kabel Tork sensor kabel Pilihan: sokongan RS232 |
 | Kelajuan meter Aksesori: alat pemasangan Nilai kelajuan paparan sahaja Kabel Tork sensor kabel Pilihan: RS232. |
 | Gandingan Aluminium untuk kapasiti kecil Aloi keluli untuk kapasiti sederhana Keluli tahan karat untuk Big capacit |
 | Perisian 1, sokongan paparan data, penyimpanan, muat turun. 2, boleh memaparkan tork, kelajuan dan penggunaan kuasa data jika meter yang disambungkan kepadanya menyokong fungsi tersebut. |
 | Pemancar: Untuk menukar keluaran MV/v kepada output analog, seperti 0-5V/0-10V/4-20mA |
