Tolok Terikan Rasuk Ricih Siri BF350-3HA

Tolok Terikan Rasuk Ricih Siri BF350-3HA

Tolok Terikan Rasuk Ricih dengan Siri HA Grid Berbentuk V- direka bentuk untuk mengukur terikan ricih yang terhasil daripada beban tork atau kilasan. Mereka boleh menampilkan sama ada satu atau dua grid pengukur yang dilampirkan pada satu pembawa. Dalam satu-konfigurasi grid, elemen tolok terikan diorientasikan pada sudut 45 darjah berbanding dengan paksi aci. Tolok terikan ricih dua-grid, juga dikenali sebagai V Rosette, mempunyai elemen pengukur ditetapkan pada 45 darjah dan 135 darjah . Tolok ini biasanya digunakan dalam aplikasi seperti aci enjin dan pacuan, di mana ia boleh digunakan untuk mengira kuasa aci berdasarkan ukuran terikan.]

Model: siri HA
Bahan Pembawa: Phenolic Aldehyde /Polyimide/Epoxy
Bahan Pengukur: Kerajang (aloi tembaga nikel, Constantan atau Karma)
Rintangan: 350,650,1000 Ohm
Suhu operasi －30-＋80 darjah , Julat pampasan suhu ＋10-＋80 darjah
Tiga (3) hingga Lima (5) mata pateri, dengan-kestabilan jangka panjang.

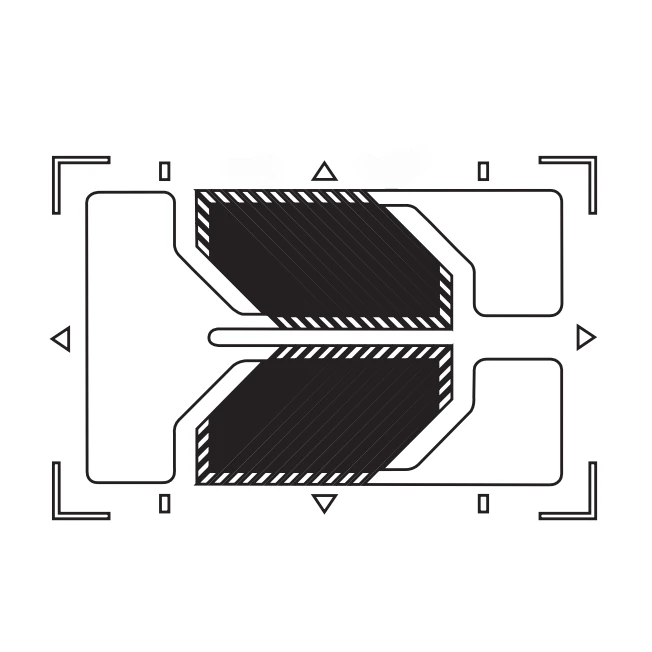

V-Grid Berbentuk: Kedua-dua corak grid berorientasikan pada sudut 90 darjah antara satu sama lain, membolehkan mereka bertindak balas kepada tegasan ricih kompleks dalam komponen.

Penyepaduan Jambatan Wheatstone: Dengan pendawaian dwi grid ini dalam jambatan penuh, daya lentur yang sebaliknya akan diukur dengan tolok tunggal dibatalkan, memastikan hanya terikan ricih dikesan.

Ruang-Reka Bentuk Penjimatan: Reka bentuk bersepadu membolehkan pengukuran yang tepat dalam aplikasi yang ruang terhad, seperti dalam penderia tork atau sel beban kecil.

Pengukuran Tork: Digunakan dalam penderia tork untuk mengukur daya putaran pada aci.

Pengukuran Daya Ricih: Digunakan dalam sel beban rasuk ricih dan alat penimbang lain untuk mengukur daya yang menyebabkan tegasan ricih.

Reka Bentuk Transduser: Sesuai untuk elemen dalaman sel beban dan penderia lain yang memerlukan pengesanan ricih atau tork yang tepat.

Output Peningkatan: Konfigurasi tolok dwi boleh memberikan output elektrik yang lebih besar untuk tahap terikan yang sama berbanding tolok tunggal, yang membawa kepada kepekaan pengukuran yang lebih tinggi.

Pampasan-Sendiri: Banyak tolok terikan ricih berganda direka bentuk dengan-suhu sendiri dan pampasan rayapan untuk memastikan-kestabilan dan ketepatan jangka panjang, terutamanya dalam aplikasi penderia.

Pampasan Lentur: Apabila digunakan dalam jambatan Wheatstone yang betul, tolok ini berkesan membatalkan tegasan lentur yang tidak diingini.

Nota:Model dan saiz lain boleh didapati mengikut permintaan pelanggan
